开口率决定LCD液晶显示器的亮度吗?
  文章内容

          LCD液晶显示屏中有一个很重要的规格就是亮度, 而决定亮度最重要的因素就是开口率. 开口率是什么呢? 简单的来说就是光线能透过的有效区域比例.一个液晶显示器从正上方或是正下方看过去的结构图. 当光线经由背光板发射出来时, 并不是所有的光线都能穿过面板, 象是给LCD source驱动芯片及gate驱动芯片用的信号走线, 以及TFT本身, 还有储存电压用的储存电容等等. 这些地方除了不完全透光外, 也由于经过这些地方的光线 并不受到电压的控制,而无法显示正确的灰阶, 所以都需利用black matrix加以遮蔽, 以免干扰到其他透光区域的正确亮度. 所以有效的透光区域, 就只剩下如同图17右边所显示的区域而已. 这一块有效的透光区域, 与全部面积的比例就称之为开口率.

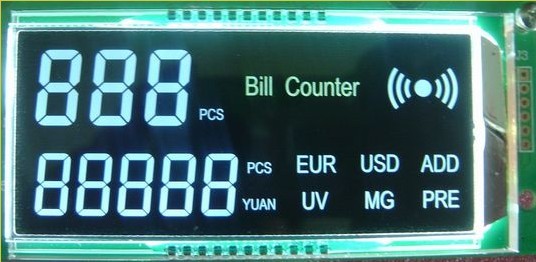

LCD液晶屏



 当光线从背光板发射出来, 会依序穿过偏光板, 玻璃, 液晶, 彩色滤光片等等. 假设各个零件的穿透率如以下所示:

    偏光板: 50%(因为其只准许单方向的极化光波通过)

    玻璃:95%(需要计算上下两片)

    液晶:95%

    开口率:50%(有效透光区域只有一半)

    彩色滤光片:27%(假设材质本身的穿透率为80%,但由于滤光片本身涂有色彩, 只能容许该色彩的光波通过. RGB三原色来说, 只能容许三种其中一种通过. 所以仅剩下三分之一的亮度. 所以总共只能通过80%*33%=27%.)

    以上述的穿透率来计算, 从背光板出发的光线只会剩下6%, 实在是少的可怜. 这也是为什么在TFT LCD的设计中, 要尽量提高开口率的原因. 只要提高开口率, 便可以增加亮度, 而同时背光板的亮度也不用那么高, 可以节省耗电及花费.

发布人:LCD液晶 发布时间:2017年1月12日 已被浏览 2031
